Tällä sivulta löydät Meluton Reduce® tuotesarjan ääni- ja lämmöneristysmateriaalien asennusohjeet. Reduce® tuotesarja on suunniteltu etenkin veneilijöiden tarpeisiin, mutta sitä voit käyttää myös muissa yhteyksissä, joissa haluat vähentää moottoreista ja koneista aiheutuvaa melua sekä lämmöntuotantoa.
- Sisällysluettelo:
- Äänieristysmateriaalit
- Muut materiaalit
- Moottoritilan äänieristäminen
- Moottoritilan lämpöeristäminen
- Istuinpäällisten kiinnittäminen
- Veneen penkkilaminaattien asentaminen
- Asentajan tarkistuslista
Asennusohjeen voit ladata myös laitteellesi .pdf tiedostona täältä.
Asennusohjeen voit katsella myös videolta:
Äänieristysmateriaalit

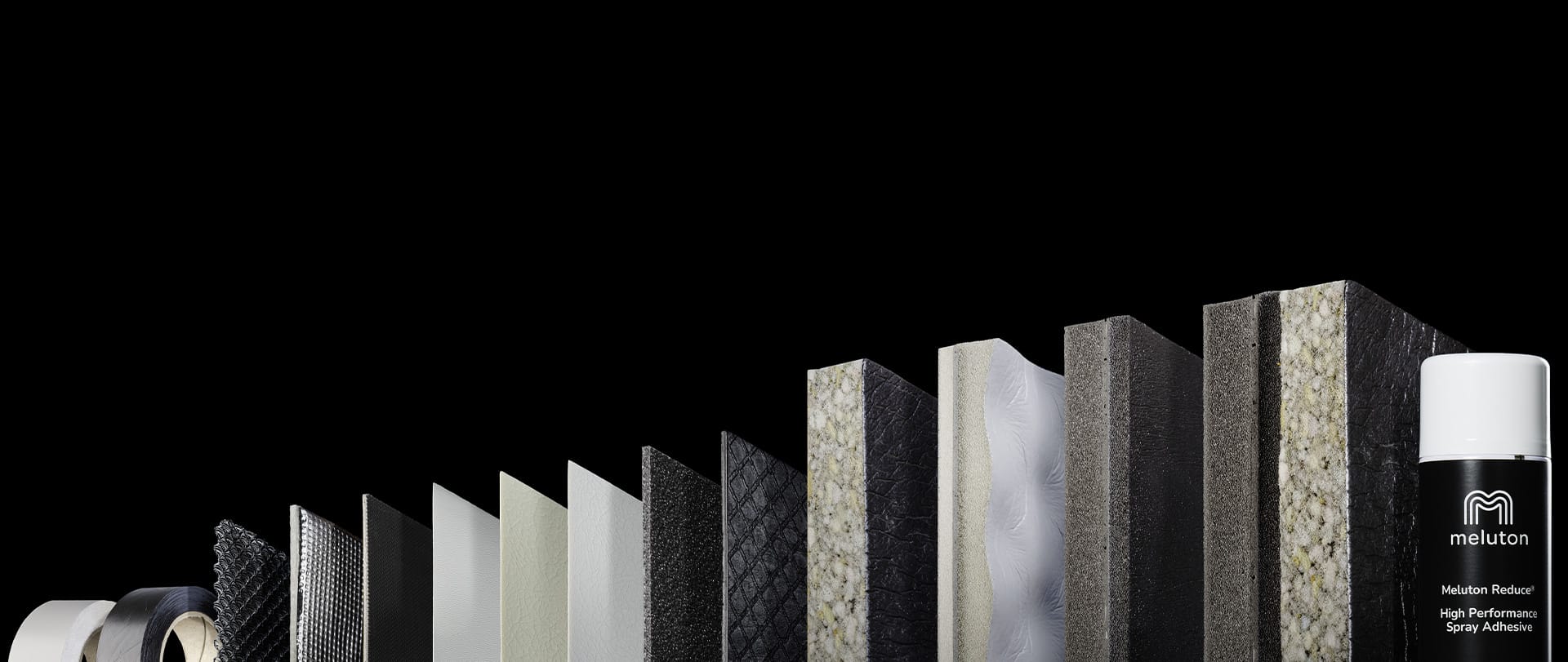

Meluton Reduce® päätuotteet
Meluton Reduce® Pro+ PUR A8
Markkinoiden parhaan äänieristyksen saat yhdistämällä Basic- ja Pro-mallimme. Käytä tätä ratkaisua, kun asennustilaa on 65mm tai enemmän. Basic PUR liimapinta helpottaa materiaalien tarkkaa kiinnittämistä. Vahvista liimaliitos kevyellä Sikaflex-kerroksella.
Meluton Reduce® Pro A8
Ammattitason melueristys ja palosuoja. Käytä Reduce® Pro:ta pintoihin, jotka ovat äänilähteen lähellä, kun asennustilaa on 35mm.
Meluton Reduce® Premium Eggbox
Premium-tason melueristys – käytä Reduce® Premiumia pintoihin, jotka ovat äänilähteen lähellä, kun asennustilaa on 28mm.
Meluton Reduce® Basic PUR
Käytä Reduce® Basicia pintoihin, jotka ovat kaukana äänilähteestä kaikumisen vähentämiseksi.
Muut materiaalit
Meluton Reduce® lisätuotteet
Meluton Reduce® Heat
Lämpöeriste, jolla suojaat äänieristemateriaalit turbon ja pakosarjan kuumuudelta.
Meluton Reduce® Bitumen
Veneen ulkopuolella kosteissa ympäristöissä käytettävä äänieriste, jota on helppo muovailla pinnanmuotojen mukaan.
Meluton Reduce® Heavy Layer
Veneen sisäpuolella kosteissa ympäristöissä käytettävä äänieriste, joka ei sisällä bitumin ominaishajua.
Meluton Reduce® Pelon Marina
Verhoilukangas, joka toimii kondensioeristeenä. Käytössä mm. Targa-veneiden alkuperäismateriaalina.
Meluton Reduce® Thermal
Lämpöeriste, jolla säätelet hytin lämpötilaa.
Meluton Reduce® Moist 3D
Eristemateriaali, joka estää kosteuden kertymistä muun muassa veneen makuualustoihin.
Meluton Reduce® Seat Laminate
Istuinalusta, joka ei ime vettä. Toimii erityisen hyvin alumiiniveneissä, jotka on helposti liukkaita kosteuden myötä.
Meluton Reduce® Tape
Saumateippi, jolla viimeistelet äänieristeasennuksesi. Samaa materiaali kuin äänieristeiden pinnat.
Meluton Reduce® Spray Glue
Ammattitason helppokäyttöinen liima, joka on suunniteltu monikerroksisten äänieristysmateriaalien asennukseen vaativissa olosuhteissa.
Moottoritilan äänieristäminen
Vaihe 1: Äänieristemateriaalien mittaus ja sommittelu
Mittaa moottoritilan sisämitat (kuva 1). Laadi piirustukset tai tee leikattaville materiaaleille sabluunat esimerkiksi aaltopahvista. Kiinnitä erityistä huomiota siihen, että eristys on mahdollisimman saumaton. Eristyksen tulisi säilyttää nimellispaksuutensa kulmissa ja taitoksissa.
Pilssille paras vaihtoehto on Meluton Reduce® Heavy Layer, joka ei ime nesteitä, mikä tekee siitä turvallisen käyttää märissä tiloissa. Muiden märkien alueiden osalta suosittelemme Meluton Reduce® Bitumia.
Melulukko voidaan rakentaa ilmanottoaukon ympärille (kuva 2). Melulukko ei saa häiritä ilmankiertoa ja siten jäähdytystä. Melulukon koko riippuu ilmanoton halkaisijasta.
Jos tilaa on tarpeeksi, melulukko voidaan rakentaa myös moottorisuojan sisään. Kun haluat parhaan mahdollisen äänieristyksen ja tilaa on tarpeeksi, voit merkittävästi parantaa äänieristystä asentamalla kerroksen Meluton Reduce® Basic PUR:ia Meluton Reduce® Pro A8:n päälle.
Raskaampi Reduce® Pro A8 kiinnitetään kovaan runkoon, esim. moottorin suojukseen, ja kevyempi Reduce® Basic PUR kiinnitetään sen pintaan, lähemmäs äänilähdettä. Korkealaatuisimmat veneenvalmistajat, kuten Targa Botnia Marin, käyttävät tätä Meluton Reduce® Pro+ ratkaisua.
Mittojen ottamisen jälkeen, laske tarvittava materiaalien määrä.
Vaihe 2: Äänieristemateriaalien pintojen puhdistus ja materiaalin leikkaus
Puhdista huolellisesti pinta, johon kiinnität eristyksen. Hyvän adheesion saavuttamiseksi on tärkeää, että pinnalla ei ole epäpuhtauksia, kuten rasvaa. Puhdista pinta perusteellisesti isopropanolilla.
Muista, että eristyksen pinta tulee suunnata äänilähdettä kohti (kuva 3). Eristyksen pinnan tunnistat sen väristä; Reduce® Basic PUR ja Reduce® Pro A8 ovat mustapintaisia, kun taas Reduce® Premium Eggbox on valkopintainen.
Aseta pahvisabluuna eristelevyn päälle tai hahmottele haluamasi kappaleen muoto lyijykynällä. Leikkaaminen onnistuu parhaiten terävällä mattoveitsellä. Purista eristettä yhteen leikkaamisen aikana. Varaa vaihtoteriä mattoveitseesi, sillä terät tylsyvät materiaalin mineraalikerroksen vuoksi. Leikkaa tasaisen alustan päällä. Pitkät ja tasaiset leikkaukset takaavat sileän leikkauspinnan.
Vaihe 3: Äänieristemateriaalien kiinnittäminen pulteilla
Jos käytät pultteja kiinnityksessä, kiinnitä ne nyt koppaan. Pultit tulisi laittaa kulmiin ja keskelle. Voit myös parantaa kiinnitysta käyttämällä reikälevyjä tai listoja. Tämä helpottaa kiinnitystä esimerkiksi kattoon. Älä pulttaa suoraan kattomateriaalin läpi. Myös kumityynyjen käyttö on suositeltavaa. (kuva 4)
Vaihe 4: Äänieristemateriaalien liimaaminen
Ennen liiman levittämistä kokeile sovittaa kaikki osat yhteen.
Ravista tölkkiä hyvin ennen käyttöä.

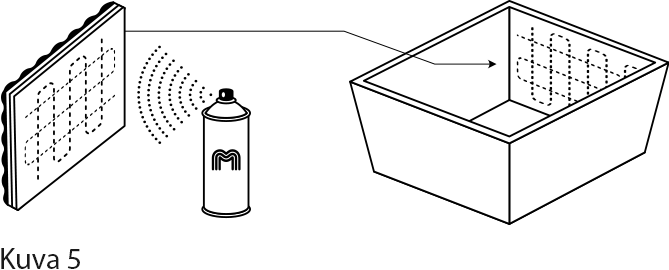

Suihkuta noin 10–20 cm:n (4″–8″) etäisyydeltä pinnasta 90 asteen kulmassa, levittäen tasainen ja yhtenäinen liimakerros niin, että peitto on 80–100 % pinnasta. Tarvittaessa suihkuta toinen kerros alueille, jotka näyttävät tarvitsevan enemmän liimaa. Suihkuta pinnat sekä pystysuunnassa että vaakasuunnassa (kuva 5).
Anna liiman kuivua 2–3 minuuttia tai kunnes se ei enää tartu koskettaessa.
Paina liimapinnat yhteen riittävällä voimalla. Anna 24 tuntia aikaa liiman täydelliseen kovettumiseen.
Estääksesi suuttimen tukkeutumisen, käännä tölkki ylösalaisin ja paina suutinta, kunnes siitä tulee vain kirkasta kaasua ilman liimaa. Jos suutin tukkeutuu, liima voidaan poistaa liuottimella, kuten lakkabensiinillä tai asetonilla.
Parhaan lopputuloksen saat viimeistelemällä työn Meluton Reduce® Seal Tape -teipillä, joka suojaa eristettä kosteudelta ja epäpuhtauksilta. Teippi asennetaan eristelevyjen reunoihin ja kulmakohtiin.
Moottoritilan lämpöeristäminen
Reduce® Heat lämpösuojan kiinnittäminen
Kun olet onnistuneesti asentanut äänieristemateriaalit, on aika lämpöeristää pakoputken ympärillä olevat alueet. Tätä varten käytä Meluton Reduce® Heat -lämpöeristettä peittämään kuumenevat alueet.
Kiinnitä Reduce® Heat -suoja äänieristemateriaalin päälle. Reduce Heat®-levyn liimapinnan suojakalvon saat näppärästi irti puukon tai mattoveitsen avulla.
Muista asettaa foliopuoli lämmönlähteen suuntaan ja pidä huoli, että materiaalin ja lämmönlähteen väliin jää tilaa ilmalle virrata.
Reduce® Heat -suoja on valmistettu osittain lasikuidusta, joten muista käyttää käsineitä käsitellessäsi materiaalia.
Istuinpäällisten kiinnittäminen
Reduce® Pelon Marina istuinpäällisen kiinnittäminen
Reduce® Pelon Marina -verhoilu voidaan asentaa mekaanisesti tai käyttämällä Meluton Reduce® Spray Glue liimaa. Noudata liimaamisessa samoja ohjeita kun äänieristeiden kiinnittämisen osalta (kts. kuva 5).
Veneen penkkilaminaattien asentaminen
Reduce® Seat Laminate penkkilaminaatin asentaminen
Reduce® Seat Laminate -penkkilaminaatilla teet alumiiniveneesi penkeistä lämpimämpiä ja tukevampia.
Ennen Reduce® Seat Laminate -materiaalin asentamista poista mahdollinen vanha laminaattimateriaali, mukaan lukien pienet palat ja liimajäämät. Pinnan lämmittäminen kuumailmapuhaltimella voi helpottaa irrotusprosessia. Käytettäessä kuumailmapuhallinta, kohdista lämpö alueelle, johon laminaatti on kiinnitetty, ei suoraan materiaaliin, näin vanha materiaali irtoaa helpommin eikä katkea.
Varmista, että pinta on perusteellisesti puhdistettu asetonilla tai tärpätillä ennen materiaalin kiinnittämistä.
Käytä maalarinteippiä merkitäksesi alueen, johon haluat asentaa uuden laminaatin. Mittaa alue viivoittimella ja leikkaa materiaalisi sen mukaan. Käytä terävää veistä tai mattoveistä, ja on suositeltavaa leikata materiaali vanerilevyn päällä vakauden vuoksi.
Varmista, että leikattu kappale vastaa teipillä merkittyä aluetta. Penkkilaminaatissa on liimapinta, jonka voit asentaa suoraan haluamaasi kohtaan. Irroita liimapintaa suojaava kalvo neulan tai veitsen avulla.
Aloita materiaalin kiinnittäminen toiselta sivulta ja poista sitten merkintäteippi. Jatka lopun materiaalin kiinnittämistä painamalla sitä tasaisesti saavuttaaksesi sileän viimeistelyn.
Asentajan tarkistuslista
Lue ohjeet huolellisesti ja suunnittele työsi hyvin.
- Mittaa eristettävien alueiden koot.
- Valmista leikkaussabluunat eristettävien alueiden muotoon. Pakkausmateriaalina käytetty perinteinen pahvi on hyvä materiaali sabluunoiden rakentamiseen.
- Leikkaa kaikki eristeet sabluunoiden avulla terävällä mattoveitsellä. Varaa vaihtoteriä, sillä eristemateriaali kuluttaa terän pintaa nopeasti.
- Sovita palat paikoilleen ja puhdista pinta huolellisesti ennen liiman levittämistä.
- Käytä laadukasta liimaa.
- Älä käytä liimaa liikaa.
- Älä levitä liimaa suoraan eristelevyn pintaan.
- Älä käytä Reduce®-sarjan päätuotteita kosteissa tiloissa.
- Käytä aina Reduce® Bitumia ulkotiloissa ja Reduce® Heavy Layer-raskasmattoa sisätiloissa, jotka voivat kastua.
- Älä jätä aukkoja tai eristämättömiä alueita.
- Älä tuki ilmanottoaukkoja.
- Käytä Reduce® Seal Tape -teippiä viimeistelläksesi kulmat ja sivut, jotka eivät ole suojattuja.
